智慧交通沙盤制作案例

項目概況

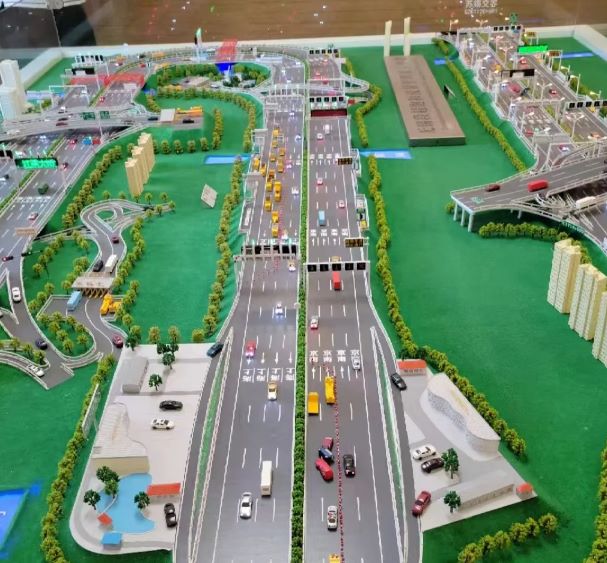

本項目為某省會城市智慧交通示范區1:150比例沙盤，涵蓋3.2公里主干道、12個智能路口及周邊建筑群，通過動態演示系統展現車路協同、綠波帶等智慧交通場景。

核心制作流程

1. 地形基底制作

• 采用五軸CNC雕刻機在高密度聚氨酯泡沫上雕琢地形，誤差控制在±0.3mm內

• 道路系統使用環氧樹脂澆筑成型，預埋0.2mm銅箔作為感應線路

• 地下管廊采用透明亞克力激光切割后分層組裝

2. 建筑群還原

• 地標建筑使用工業級光固化3D打印，窗框細節采用珠寶雕蠟工藝強化

• 玻璃幕墻通過真空鍍膜實現雙色漸變效果，內側印刷LED矩陣模擬室內燈光

• 歷史建筑采用椴木雕刻后做舊，磚縫使用特制勾縫劑強化立體感

3. 交通設施制作

• 智能信號燈：微型注塑外殼內嵌三色COB燈珠，燈桿黃銅管電解做舊

• 動態誘導屏：OLED柔性屏嵌入亞克力路面，表面覆蓋防眩光膜

• 公交站臺：磁吸式可替換信息板，頂棚采用真實太陽能板微縮工藝

4. 表面處理工藝

• 地形著色：先噴涂底漆層，再用礦物顏料逐層干掃，最后靜電植草

• 道路效果：聚氨酯材料刮涂后，激光雕刻標線并手工填充熒光粉

• 做舊處理：按區域特點差異化處理，新城建筑保留金屬光澤，老城區采用鹽蝕氧化工藝

5. 動態系統集成

• 車流系統：磁懸浮軌道配合N35釹磁鐵，實現車輛5cm/s精準移動

• 信號聯動：霍爾傳感器觸發動態燈光變化，響應延遲＜0.3秒

• 霧效模擬：微型超聲波加濕器隱藏于綠化帶，按程序設定釋放水霧
