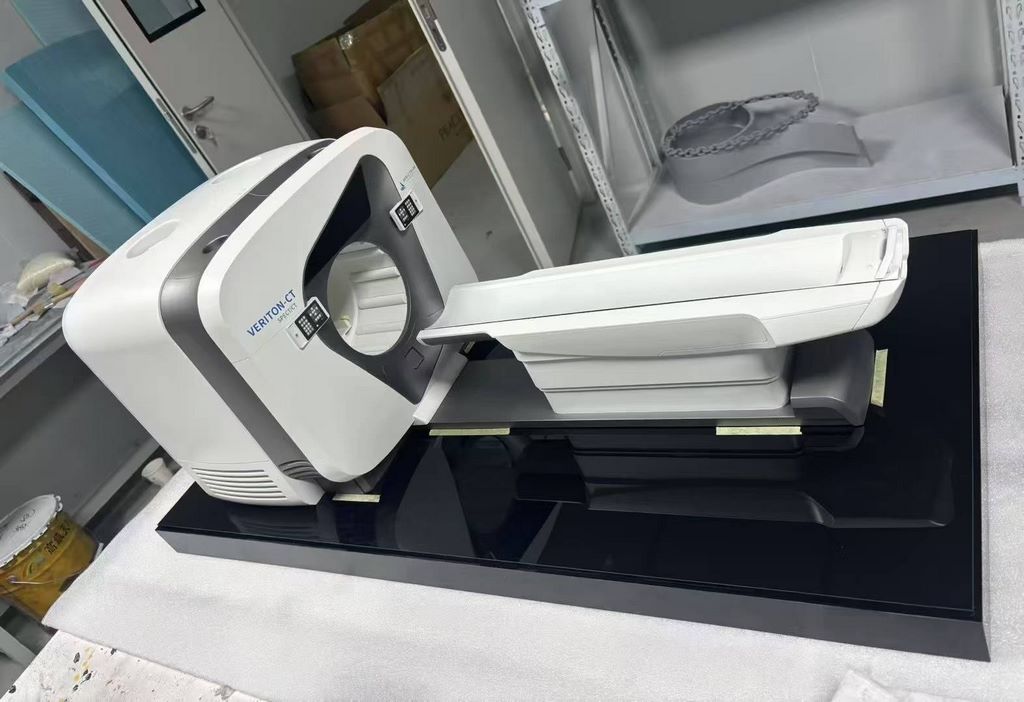

CT掃描儀設備模型制作案例

一、項目背景

某三甲醫院為教學展示需求，委托制作1:10比例CT掃描儀模型，要求還原設備真實工作狀態，重點表現機械結構細節與醫療設備特有的潔凈質感。

二、材料選擇方案

1. 主體結構

• 機架采用6061鋁合金CNC加工

• 掃描環使用亞克力真空鍍膜

• 檢查床為ABS塑料注塑成型

2. 核心部件

• X射線管組件：樹脂3D打印+金屬電鍍

• 滑環系統：不銹鋼精密蝕刻件

• 控制面板：UV平板印刷+觸摸反饋膜

三、制作工藝流程

1. 精密加工階段

• 機架五軸聯動加工預留線槽

• 掃描環內壁激光雕刻刻度線

• 檢查床導軌手工拋光至鏡面

2. 表面處理工序

• 主體結構噴砂后陽極氧化

• 塑料件溶劑蒸汽拋光去接縫

• 金屬部件電解拋光防指紋

3. 專業涂裝方案

• 機架噴涂醫療設備專用白

• 運動部件做金屬拉絲效果

• 緊急按鈕保留透明樹脂層

四、細節強化處理

1. 使用痕跡模擬

• 檢查床墊做人體壓痕

• 手柄位置添加磨損氧化

• 線纜接口做插拔痕跡

2. 動態效果實現

• 掃描環可360度靜音旋轉

• 檢查床電動升降行程15cm

• 狀態指示燈呼吸效果

3. 環境適配設計

• 地面防靜電涂層處理

• 頂棚集成無影燈系統

• 配套操作臺等比例還原
